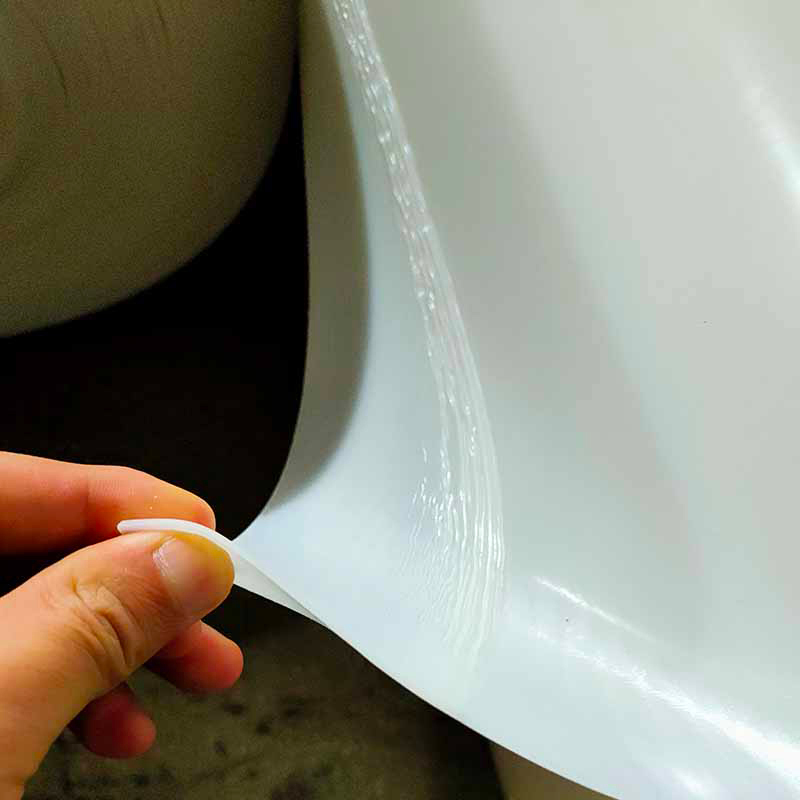

高强度高分子自粘防水卷材

温馨提示：高分子自粘防水卷材进场后应核查产品合格证及性能检测报告，确认卷材厚度、片材拉伸强度及胶层剥离强度等指标满足设计要求。卷材在搬运和存放过程中应避免受到尖锐物刺穿或挤压，存放场地应平整、无积水，底部垫设托板，卷材采取立放方式，防止长时间平放导致胶层受压溢胶。施工前应对基层进行隐蔽验收，确认找平层平整度、含水率及阴阳角处理符合规范，任何不合格项应在卷材铺贴前完成整改。

标准化施工工艺：基层须坚实平整，表面无起砂、起皮及尖锐凸起，采用2m靠尺检查，平整度偏差不应大于5mm。基层含水率应低于9%，若含水率超标，可采用喷灯烘烤或自然通风晾干。针对阴阳角、后浇带、穿墙管及预埋件周边，须预先铺设附加层卷材，附加层宽度不小于500mm，转角处应裁剪成斜角或圆角，避免搭接重叠过厚。大面卷材铺贴前，先涂刷配套基层处理剂，用量约0.15～0.20kg/m²，待底涂表干不粘手后再进行卷材铺贴。高分子自粘防水卷材采用干铺法施工，撕去底部隔离膜，将卷材胶层面向基层，沿基准线缓慢铺展，同时用压辊从卷材中间向两侧反复滚动排气压实，确保胶层与基层完全贴合。搭接缝处理：长边搭接宽度不小于80mm，短边搭接不小于100mm，搭接前须清洁搭接区域，撕去搭接边隔离膜，用压辊压实；搭接完成后，搭接缝边缘应用密封膏进行封闭，密封膏涂布宽度不小于10mm。立面铺贴时卷材应自下而上进行，上端采用压条或射钉临时固定，防止卷材在胶层固化前下滑，待胶层充分粘结后撤除固定件。卷材铺贴完成后，应进行搭接缝剥离强度检测和淋水试验，确认防水层完整性。

参考用量：高分子自粘防水卷材按铺设面积计算，卷材实际用量约为理论面积的1.10～1.15倍，含搭接损耗及附加层用料。搭接缝专用密封膏按每延米约0.03～0.05kg估算。配套基层处理剂用量约0.15～0.20kg/m²。附加层卷材按节点数量单独核算，一般按大面面积的5%～8%增补。卷材厚度选型：地下底板及侧墙宜选用1.5mm或2.0mm规格，屋面工程选用1.2mm或1.5mm规格。SBS改性沥青防水卷材和APP改性沥青防水卷材热熔施工用燃气和底涂油需单独核算；铝箔面防水卷材的铝箔修补带按实际破损面积增补；自粘聚合物改性沥青防水卷材和PVC聚氯乙烯防水卷材的配套搭接胶带或焊条用量按搭接长度估算；道路用抗裂卷材和PY型防裂卷材在道路基层铺设时，需额外计算固定钉用量，约每平方米6～8套；耐根穿刺防水卷材的附加层面积占比宜适当增加至8%～10%。

常见问题：卷材铺贴后搭接缝出现翘边或张口，通常因为搭接区域未清理干净或压辊碾压不到位，应将翘边部位重新清理并加热压合，若翘边严重则应截除并补贴新卷材。卷材表面出现鼓泡，多因基层含水率偏高或铺贴时排气不充分，直径小于50mm的气泡可用针刺排气并压实，直径大于50mm的气泡应割除并补贴。卷材与基层粘结不牢，往往因为基层浮灰未清除或底涂漏刷，应返工处理并加强基层清理。卷材在立面铺贴后发生滑移，是由于未采取临时固定措施或胶层固化前受重力影响，应使用压条固定并延长固化时间后再撤除。高分子自粘防水卷材在低温环境下施工时，胶层粘性下降，可采用热风枪对胶层和基层进行预热，加热温度不超过60℃，避免片材收缩变形。非沥青基高分子防水卷材的搭接缝若采用热风焊接，应控制焊接温度在450～550℃，焊接速度约1.8～2.2m/min，焊缝剥离强度应不低于母材强度的90%；自粘胶膜防水卷材在预铺反粘法施工时，隔离膜过早揭除会被灰尘污染，应在浇筑混凝土前最后一道工序揭膜。

包装、运输及贮存：高分子自粘防水卷材以纸芯卷取，外覆防潮编织布包装，每卷端面粘贴产品合格证，标注产品名称、规格、批号及生产日期。卷材应立放于阴凉、通风、干燥的库房内，环境温度宜为5～40℃，底部垫设木质托板防潮，堆码高度不超过四层。SBS改性沥青防水卷材和APP改性沥青防水卷材储存时须远离热源及明火，铝箔面防水卷材在搬运中应轻拿轻放，防止铝箔层刮伤，自粘聚合物改性沥青防水卷材夏季运输须加盖遮阳布，防止高温下胶层软化粘连，PVC聚氯乙烯防水卷材应避免与有机溶剂同库存放，防止增塑剂迁移导致片材脆化。卷材运输时应直立放置于车厢内，用绳索绑扎牢固，防止滚动碰撞，装卸过程使用叉车或吊带，严禁从高处抛掷。产品保质期为12个月，超期卷材须对片材拉伸性能、胶层剥离强度及低温柔性进行复检，合格后方可使用。

湖北雨晴防水工程有限公司生产厂址位于湖北宜昌，可稳定供应SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、自粘聚合物改性沥青防水卷材、高分子自粘防水卷材、PVC聚氯乙烯防水卷材、蠕变反应型高分子防水卷材、自粘胶膜防水卷材、非沥青基高分子防水卷材、道路用抗裂卷材、PY型防裂卷材、耐根穿刺防水卷材全系列产品。公司可依据工程地质条件、防水等级及施工季节提供卷材选型建议和施工参数优化方案，并可配合现场进行搭接缝剥离强度验证和防水层完整性检测。若您对高分子自粘防水卷材在不同温度下的施工要点或与其它卷材的复合搭接时机存在疑问，欢迎与我司宜昌技术中心联系，我们将提供详细的技术资料和现场作业指导。
